GNSS模组-QFL4MZ3F/QFL1MZ3（1612）

产品描述：

联系电话：138-2370-3610

详细介绍

1. 产品描述

产品名称: QFL7MU3F/QFL8MU3F

QFL7MU3F/QFL8MU3F是一款高性能高的面向车载组合导航领域的定位模块，系统包含同时支持北斗和GPS的高性能卫星接收机芯片，QFL7MU3F/QFL8MU3F是一款完整的卫星定位接收设备，具备全方位功能，能满足专业定位的严格要求。体积小巧，可以装置在汽车内部任何位置，低功耗，能适应个人用户的需要。

该产品采用了新一代UBLOX 7020 低功耗芯片，高灵敏度，在城市峡谷、高架下等信号弱的地方，都能快速、准确的定位。可广泛应用开发多种GPS终端产品，如：汽车导航汽车保全系统、车辆监控以及其他卫星定位应用等。

2、产品应用：GPS应用在PDA、Pocket PC 和其他便携设备领域；个人定位和汽车定位等轨迹追踪产品；面积测量及距离测量等测绘产品；同步U轨迹记录及GPS/北斗数据点校准等产品；TC时间及授时领域

3、产品亮点：单面表贴，二次 SMT 方案，更快速的应用；采用无铅工艺制造，符合 RoHS 标准；使用0.5PPM高精度TCXO完成正交误差 / 温度漂移等误差补偿；内建LNA，低噪声信号放大器；丰富的数据输出速率：9600bps(默认) [可选:4800，19200，38400，57600，115200]；可任意设置搭配输出语句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)；内建RTC晶体；支持可调的数据刷新率：1Hz-10Hz；支持定位PPS指示灯：未定位前常亮或者关闭；定位后闪烁；GPS、GLONASS、北斗、（WAAS、EGNOS、MSAS、GAGAN）混合引擎

4、

技术特性
芯片	兼容AT6558F，AT6558R（内置FLASH，支持温启动）
频率	BDS/GPS/1.5611-1.57542GHz
协议	NMEA 0183
可用波特率	4800，19200，38400，57600，115200bps（默认9600波特率）
通道	56CH
灵敏度	跟踪:-162dBm 捕捉:-148dBm
冷启动	平均35秒
温启动	平均10秒
热启动	平均1秒
精度	< 2.5 m[Autonomous] [50%] <3m[SBAS]
最大高度	18000 米
最大速度	515 m/s
最大加速度	≦ 4G
更新频率	1-10 Hz
物理特性
类型	24 pin stamp holes
外形尺寸	16.0mm * 12.2 mm * 2.4mm
电源
电源	3.3VDC ±5%
备份电压	1.8~3.6VDC
耗电量	外接无源天线21mA，外接有源天线35mA
工作环境
湿度范围	5% to 95% non-condensing
工作温度	-30℃ to 90℃
储存温度	-40℃ to 120℃

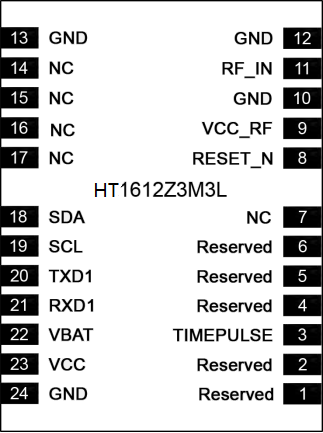

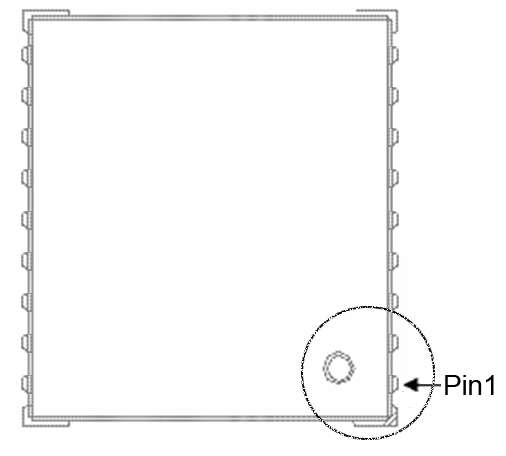

4、模块管脚分配

Pin No.	Pin name	I/O	Description	Remark
1	Reserved		悬空
2	Reserved		悬空
3	TIMEPULSE	O		秒脉冲输出
4	Reserved		悬空
5	Reserved		悬空
6	Reserved		悬空
7	NC
8	RESET_N	I	不用时悬空	模块复位输入，低电平有效
9	VCC_RF	O		有源天线供电输出
10	GND	I		地
11	RFIN	I		天线信号输入
12	GND	I		地
13	GND	I		地
14	NC
15	NC
16	NC
17	NC
18	SDA	I/O	悬空	I2C 数据接口
19	SCL	O	悬空	I2C 时钟接口
20	TXD1	O	NMEA0183 协议	导航数据输出
21	RXD1	I	配置命令输入	交互命令输入
22	VBAT	I	提供+1.8~+3.3V 电源以保证 GPS 热启动	RTC 及 SRAM 后备电源
23	VCC	I	直流 3.3V±10％ ,200mA	模块电源输入
24	GND	I		地
